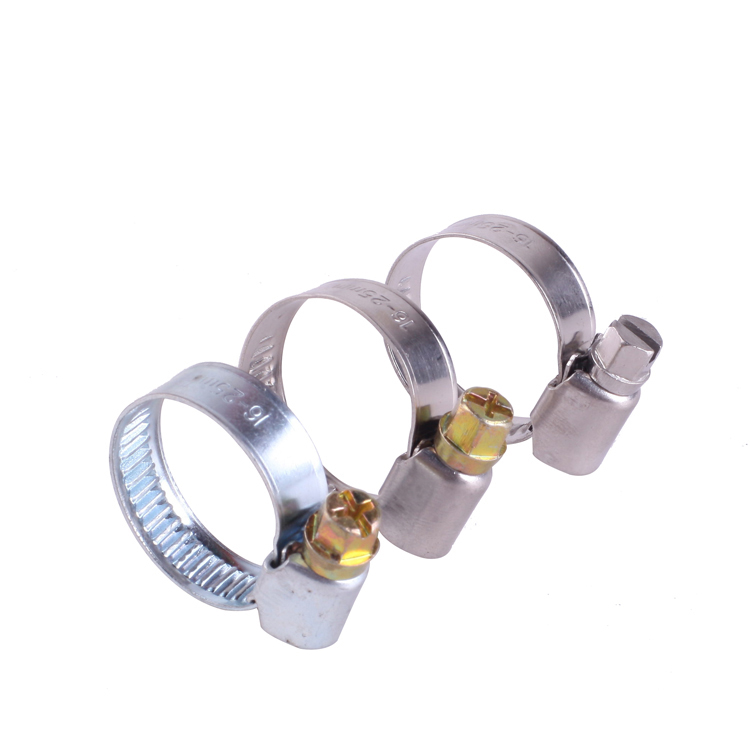

Máquina de abrazadera de cable de fibra de manguera de tipo alemán de acero inoxidable o zincado

Las abrazaderas de manguera de tipo alemán se utilizan ampliamente en automóviles, tractores, montacargas, locomotoras, barcos, minas, petróleo, productos químicos, productos farmacéuticos, agricultura y otros tipos de agua, aceite, vapor, polvo, etc. rango de ajuste. Es adecuado para sujetadores con conexiones de tuberías blandas y duras. Para obtener más información o detalles de productos, no dude en contactarnos

vd Mercado principal: Rusia, Europa, América y algunos países de Oriente Medio

Products Details

vd Descripción de la producción

La abrazadera de manguera de tornillo sin fin de tipo alemán DIN 3017 consiste en una banda, a menudo galvanizada o de acero inoxidable, en la que se ha cortado o presionado un patrón de rosca de tornillo. Un extremo de la banda contiene un tornillo cautivo. La abrazadera se coloca alrededor de la manguera o el tubo que se va a conectar, y el extremo suelto se introduce en un espacio estrecho entre la banda y el tornillo cautivo. Cuando se gira el tornillo, actúa como un tornillo sin fin tirando de las roscas de la banda, lo que hace que la banda se apriete alrededor de la manguera (o cuando se atornilla en la dirección opuesta, se afloje). Las abrazaderas de tornillo se usan normalmente para mangueras de 1/2 pulgada de diámetro y más, y otras abrazaderas se usan para mangueras más pequeñas.

Los componentes de la abrazadera de manguera de tornillo sin fin de tipo alemán DIN 3017 incluyen banda, carcasa y tornillo. También puede ver el dibujo simple de este producto, como se muestra en la siguiente imagen:

NO.

Parámetros Detalles

1.

Ancho de banda*grosor 1) cincado: 9/12*0,7 mm
2) acero inoxidable: 9/12*0,6 mm

2.

Tamaño 8-12mm a todos

3.

Llave de tornillo 7mm

3.

Ranura de tornillo “+” y “-”

4.

Par libre/de carga 1N.m/6.5N.m

5.

Conexión soldadura

6.

OEM/ODM OEM / ODM es bienvenido

vd Componentes

ef

德式

vd Material

N.º de pieza A

Material

Banda

Alojamiento

Tornillo

TOGM

W1

Acero galvanizado

Acero galvanizado

Acero galvanizado

TOGMS

W2

SS200/SS300 Series

SS200/SS300 Series

Acero galvanizado

TOGMSS

W4

SS200/SS300 series

SS200/SS300 series

SS200/SS300 series

TOGMSSV

W5

SS316

SS316

SS316

vd Par de apriete

La abrazadera de manguera de tornillo sin fin de tipo alemán DIN 3017 recomienda que el par libre de instalación sea inferior a 1 Nm, el par de carga es de 6,5 Nm.

vd Solicitud

La abrazadera de manguera de tornillo sin fin de tipo alemán DIN 3017 se usa ampliamente en automóviles, tractores, montacargas, locomotoras, barcos, minas, petróleo, productos químicos, productos farmacéuticos, agricultura y otras aguas, aceite, vapor, polvo, etc.

Puede ver algún escenario de uso en la imagen de abajo.

Y las características principales de la abrazadera de manguera de tipo alemán son las siguientes:

  • fácil de operarsturdy lock
  • resistencia a la presión
  • par equilibrado
  • gran rango ajustable

Application of german type hose clamp
